改性尼龍是否水煮如何區(qū)分的方法和步驟？    改性尼龍件利用很廣，然而其著色的時候須要考慮顏料耐煮機能。PA66由己二酸和己二胺縮聚而成。廣泛應(yīng)用于汽車工業(yè)、儀器殼體以及其它需要有抗沖擊性和高強度要求的產(chǎn)品。增強尼龍在尼龍中添加玻璃纖維、增韌劑等共混材料的力學性能·結(jié)果表明隨玻纖含量的增加，材料的拉伸強度、彎曲強度有大幅度的提高，沖擊強度則較為復(fù)雜，增韌劑加入，材料的韌性大幅度的提高·添加30%～35%的玻纖，8%～12%的增韌劑，材料的綜合力學性能最佳。

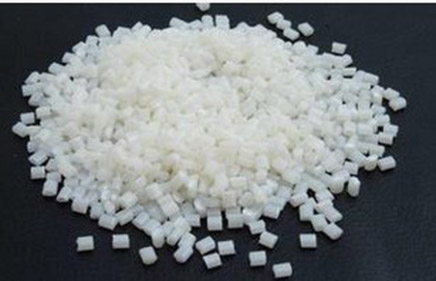

     PA6半透明或不透明乳白色粒子，具有熱塑性、輕質(zhì)、韌性好、耐化學品和耐久性好等特性，一般用于汽車零部件、機械部件、電子電器產(chǎn)品、工程配件等產(chǎn)品。
     那么，為什么尼龍件要煮呢耐煮尼龍如何著色?
     方法/步驟尼龍分子式中含有酰氨基，酰氨基可能跟水分子之間形成氫鍵，因此存在很大吸水性，隨著吸水的增大減少，尼龍的各種特點都會有所變更當吸濕量增大，尼龍的屈從強度會降落，但屈從伸長率、沖擊強度均會變大，溫度升高也會加強尼龍的沖擊強度跟韌性。尼龍件生產(chǎn)時個別出模后破刻放到?jīng)鏊卸ㄐ?，這樣不會呈現(xiàn)塌坑跟鼓肚。后用水煮是為了調(diào)濕，來增加韌性去除內(nèi)應(yīng)力，跟牢固產(chǎn)品外形尺寸。個別水內(nèi)加小料醋酸鉀1.25比1。
    尼龍件水煮的最佳溫度跟時光：90-100℃，2-3小時低于90度，后果不好，超過3小時，也不會再有更好的結(jié)果。從性價比而言，上述工藝前提最佳。
    耐煮尼龍如何著色?　　
    個別性尼龍著色后還須要蒸煮，所以用于尼龍的顏料也須要蒸煮不退色。從前一段時光里，普遍用鎘系顏料跟染料，然而鎘系顏料因為重金屬問題當初受到很多限度，而染料經(jīng)過水煮后多數(shù)色彩不牢固變色。
