1、關(guān)于內(nèi)應(yīng)力稱謂。通常的定義“內(nèi)應(yīng)力是塑料在成型加工的過程中高分子鏈段受到強(qiáng)迫高彈形變后趨于回復(fù)的一種力量”并不完全。其實(shí)內(nèi)應(yīng)力是指熔融樹脂在冷卻過程中會(huì)由于熱效應(yīng)/取向效應(yīng)帶來的內(nèi)部應(yīng)力，但我們理解其時(shí)候不要僅僅理解其為靜止的應(yīng)力，它其實(shí)伴隨著縮水，變形等動(dòng)態(tài)現(xiàn)象，大家可以理解它為內(nèi)應(yīng)力效應(yīng)。

     2、關(guān)于內(nèi)應(yīng)力影響。內(nèi)應(yīng)力在塑膠產(chǎn)品中或多或少一定都有，它帶來的影響有：縮水缺陷，變形缺陷，真空泡缺陷，分層缺陷，應(yīng)力開裂缺陷（特別是有金屬嵌件的開裂，烤漆電鍍時(shí)的開裂，天氣變化變冷時(shí)候的開裂，尖角開裂），粘模缺陷，起皮缺陷等。

     3、關(guān)于內(nèi)應(yīng)力的成因及分類。大體上內(nèi)應(yīng)力分為3類。

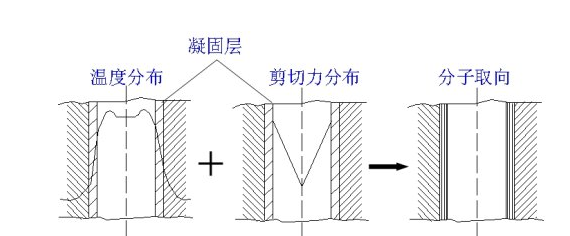

     3.1凍結(jié)應(yīng)力。由于“噴泉流動(dòng)”的原因，正常熔體最外層其分子鏈被強(qiáng)制拉直且緊貼模腔壁冷卻，這層冷固層大約0.05-0.2mm厚，依據(jù)剪切力和模具溫度不同而不同，這種被強(qiáng)制拉直的狀態(tài)不是高分子鏈的本來狀態(tài)，是不穩(wěn)定的。這層是致密的，密度最高，但其取向并不嚴(yán)重。

     3.2取向應(yīng)力。冷固了的停止流動(dòng)的凝固層與中心熱的芯部形成速度剪刀差，高的速度梯度下形成了高取向?qū)?，這層厚度比凝固層后，取向更大，回復(fù)趨勢(shì)更明顯。

     3.3體積應(yīng)變應(yīng)力。熱的芯部慢慢收縮，形成低密度的芯部，而外部的密度相對(duì)較高，密度不同帶來了應(yīng)力差異。這樣，外層是壓應(yīng)力，內(nèi)層是拉應(yīng)力，這種拉壓的趨勢(shì)產(chǎn)生了巨大的應(yīng)力。

     4、內(nèi)應(yīng)力各種不同機(jī)理應(yīng)力的缺陷果。這樣說來，問題就明確了。

     4.1凍結(jié)應(yīng)力對(duì)應(yīng)的缺陷=應(yīng)力開裂；

     4.2取向應(yīng)力對(duì)應(yīng)的缺陷<=>變形，起皮，分層；

     4.3 體積應(yīng)變應(yīng)力對(duì)應(yīng)的缺陷<=>收縮，真空泡，脫模裂；

     5、消除措施。了解到上述原因，消除措施也就簡(jiǎn)單了。

     5.1凍結(jié)應(yīng)力的消除。就是高模溫低剪切。也就是高模溫低射速而已。

     5.2取向應(yīng)力的消除。就是低射速低剪切。

     5.3體積應(yīng)變應(yīng)力的消除。低的內(nèi)壓就可以了，就是飽和度低點(diǎn)，也就是保壓小點(diǎn)短點(diǎn)。

     最終的話，退火是消除應(yīng)力的最佳途徑。

     6、新工藝的應(yīng)用。

     6.1高模溫可以有效減少凍結(jié)應(yīng)力及取向應(yīng)力，所以現(xiàn)在的急冷急熱技術(shù)可以大大消除這2方面應(yīng)力。

     6.2射膠完畢后停止可以有效減少體積應(yīng)變應(yīng)力和取向應(yīng)力。所以在工藝上選用超低的一段保壓對(duì)上述有效，當(dāng)然更有效的是射膠后螺桿倒索再保壓。

     7、關(guān)于應(yīng)力相關(guān)的通俗解釋。理論要通俗易懂，下面簡(jiǎn)單通俗地說下應(yīng)力。

     7.1應(yīng)力開裂。以常見的二次處理時(shí)候的應(yīng)力開裂為例。溶劑可以誘導(dǎo)塑料開裂，這主要是凍結(jié)應(yīng)力和取向應(yīng)力的。我們可以理解塑料是柴堆，微觀上看它有很多空隙的，而低分子性質(zhì)活潑的溶劑（比如苯，乙醚，丙酮）是小爬蟲，可以很輕松進(jìn)入柴堆內(nèi)部，也就是塑料的內(nèi)部，破壞塑料高分子鏈間的范德華力和氫鍵的力，導(dǎo)致分子鏈松散，表面開裂。

     7.2收縮及真空泡。收縮及真空泡其實(shí)是一回事，當(dāng)塑料內(nèi)部收縮時(shí)候，局部密度減小，體積空間必然要減小，這樣或者向內(nèi)收縮或者外部收縮，前者就是真空泡后者就是縮水，所以產(chǎn)品用熱水浸泡就是消除內(nèi)部收縮趨勢(shì)。模具表面低溫就是消除外部收縮趨勢(shì)，因?yàn)樗谋砥ず?，被拉?dòng)困難而已。

     7.3.變形?，F(xiàn)在通常的理論都說變形原因中，取向應(yīng)力是最主要的，煒林納改性塑料的觀點(diǎn)不是這樣，取向應(yīng)力對(duì)變形影響不大，對(duì)開裂有影響對(duì)起皮有影響但變形主要還是局部的體積應(yīng)變應(yīng)力差異造成的。


*眾君意可根據(jù)客戶需求的技術(shù)標(biāo)準(zhǔn)及時(shí)開發(fā)出適合客戶應(yīng)用要求的產(chǎn)品，如有需要請(qǐng)電話直接聯(lián)系我們。
