注塑工藝和參數(shù)調(diào)整經(jīng)驗(yàn)
發(fā)布時(shí)間：2023-11-21 14:15:08 點(diǎn)擊數(shù)：0
一、注塑過(guò)程
注塑過(guò)程可以簡(jiǎn)單的表示如下：上一周期完了——閉模——填充——保壓——回膠——冷卻——開模——脫模——開始下一周期

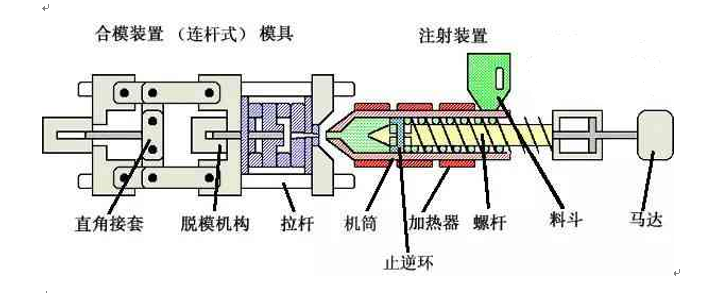

圖 注塑機(jī)結(jié)構(gòu)簡(jiǎn)圖
在填充保壓降段，模腔壓力隨時(shí)間推移而上升，填充滿型腔之后壓力將保持在一個(gè)相對(duì)靜態(tài)的狀態(tài)，以補(bǔ)充由于收縮而產(chǎn)生的膠量不足，另外此壓力可以防止由于注射的降低而產(chǎn)生的膠體倒流現(xiàn)象，這就是保壓階段，保壓完了之后模腔壓力逐漸下降，并隨時(shí)間推移理論上可以降到零，但實(shí)際并不為零，所以脫模之后制品內(nèi)部?jī)?nèi)存內(nèi)應(yīng)力，因而有的產(chǎn)品需經(jīng)過(guò)后處理，清除殘存應(yīng)力。所謂應(yīng)力，就是來(lái)傅高子鏈或者鏈段自由運(yùn)動(dòng)的力，即彎曲變形，應(yīng)力開裂，縮孔等。
二、注塑過(guò)程的主要參數(shù)
1、注塑膠料溫度
熔體溫度對(duì)熔體的流動(dòng)性能起主要作用，由于塑膠沒(méi)有具體的熔點(diǎn)，所謂熔點(diǎn)是一個(gè)熔融狀態(tài)下的溫度段，塑膠分子鏈的結(jié)構(gòu)與組成不同，因而對(duì)其流動(dòng)性的影響也不同，剛性分子鏈?zhǔn)軠囟扔绊戄^明顯，如PC、PPS等，而柔性分子鏈如：PA、PP、PE等流動(dòng)性通過(guò)改變溫度并不明顯，所以應(yīng)根據(jù)不同的材料來(lái)調(diào)校合理的注塑溫度。
2、注塑壓力
熔體克服前進(jìn)所需的阻力，直接影響產(chǎn)品的尺寸，重量和變形等，不同的塑膠產(chǎn)品所需注塑壓力不同，對(duì)于象PA、PP等材料，增加壓力會(huì)使其流動(dòng)性顯著改善，注射壓力大小決定產(chǎn)品的密度，即外觀光澤性。
3、模具溫度

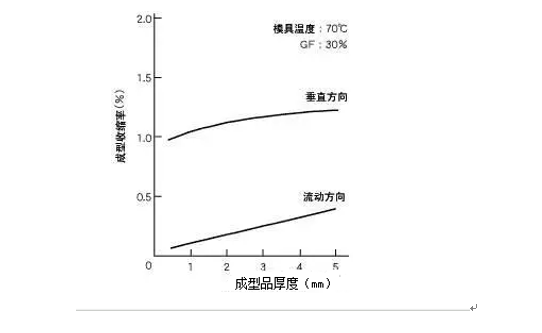

有些塑膠料由于結(jié)晶化溫度高，結(jié)晶速度慢，需要較高模溫，有些由于控制尺寸和變形，或者脫模的需要，要較高的溫度或較低溫度，如PC一般要求60度以上，而PPS為了達(dá)到較好的外觀和改善流動(dòng)性，模溫有時(shí)需要160度以上，因而模具溫度對(duì)改善產(chǎn)品的外觀、變形、尺寸，膠模方面有不可抵估的作用。
三、注塑專業(yè)參數(shù)含義說(shuō)明
1、注射量
注射量是指注塑機(jī)螺桿在注塑時(shí)，向模具內(nèi)所注射的熔體量。注射量=螺桿推進(jìn)容積*ρ*Cρ為注塑物料密度C對(duì)結(jié)晶型聚合物為0.85，對(duì)非結(jié)晶型聚合物為0.93注塑機(jī)不可用來(lái)加工小于注射量1/10或超過(guò)注射量70%的制品
2、計(jì)量行程(預(yù)塑行程)
每次注射程序終止后，螺桿處在料桶的最前端，當(dāng)預(yù)塑程序到達(dá)時(shí)，螺桿開始旋轉(zhuǎn)，物料被送到螺桿頭部，螺桿在物料的反作用下后退，碰到限位開關(guān)為止，此過(guò)程為計(jì)量過(guò)程。注射量的大小與計(jì)量行程的精度有關(guān)，太小，注射量不夠，太大，使料桶前部每次注射后余料太大，使熔體溫度不均或過(guò)熱分解。預(yù)塑后計(jì)量實(shí)中的熔體其縱向溫度和徑向溫度都有溫差，螺桿轉(zhuǎn)數(shù)，預(yù)塑背壓和料桶溫度都將對(duì)熔體溫度和溫差有較大影響。
3、防延量
防延量是指螺桿計(jì)量到位后，又直線地倒退一距離，使計(jì)量室的比容變大，內(nèi)壓下降，防止流體從計(jì)量室中流出。防流延還有一目的是注射噴嘴不退后進(jìn)行預(yù)塑時(shí)，降低噴嘴流道系統(tǒng)壓力，降低內(nèi)應(yīng)力，并在開模時(shí)容易抽出料把，防延量大會(huì)使計(jì)量室中挾雜有氣泡，對(duì)粘度大的物料可不設(shè)防延量。以上各參數(shù)通過(guò)合理調(diào)?？梢缘玫椒掀焚|(zhì)要求的產(chǎn)品，如尺寸可以通過(guò)注塑壓力，模溫、注塑速度，背壓來(lái)達(dá)到。
四、怎樣調(diào)較注塑工藝參數(shù)
1.溫度的控制
熱電偶也廣泛應(yīng)用作溫度控制系統(tǒng)的感應(yīng)器。在控制儀器上，設(shè)定需要的溫度，而感應(yīng)器的顯示將與設(shè)定點(diǎn)上產(chǎn)生的溫度相比較。在這最簡(jiǎn)單的系統(tǒng)中，當(dāng)溫度到達(dá)設(shè)定點(diǎn)時(shí)，就會(huì)關(guān)閉，溫度下降后電源又重新開啟。這種系統(tǒng)稱為開閉控制，因?yàn)樗皇情_就是關(guān)。
2.溫度
溫度的測(cè)量和控制在注塑中是十分重要的。雖然進(jìn)行這些測(cè)量是相對(duì)地簡(jiǎn)單，但多數(shù)注塑機(jī)都沒(méi)有足夠的溫度采點(diǎn)或線路。在多數(shù)注塑機(jī)上，溫度是由熱電偶感應(yīng)的。一個(gè)熱電偶基本上由兩條不同的電線尾部相接而組成的。如果一端比另一端熱，將產(chǎn)生一個(gè)微小的電訊;越是加熱，訊號(hào)越強(qiáng)。
3.熔膠溫度
熔膠溫度是很重要的，所用的射料缸溫度只是指導(dǎo)性。熔膠溫度可在射嘴處量度或使用空氣噴射法來(lái)量度。射料缸的溫度設(shè)定取決于熔膠溫度、螺桿轉(zhuǎn)速、背壓、射料量和注塑周期。您如果沒(méi)有加工某一特定級(jí)別塑料的經(jīng)驗(yàn)，請(qǐng)從最低的設(shè)定開始。為了便于控制，射料缸分了區(qū)，但不是所有都設(shè)定為相同溫度。如果運(yùn)作時(shí)間長(zhǎng)或在高溫下操作，請(qǐng)將第一區(qū)的溫度設(shè)定為較低的數(shù)值，這將防止塑料過(guò)早熔化和分流。注塑開始前，確保液壓油、料斗封閉器、模具和射料缸都處于正確溫度下。
4.鎖模壓力
為了對(duì)抗注射壓力，必須使用鎖模壓力，不要自動(dòng)地選擇可供使用的最大數(shù)值，而要考慮投影面積，計(jì)算一個(gè)適合的數(shù)值。注塑件的投影面積，是從鎖模力的應(yīng)用方向看到的最大面積。對(duì)大多數(shù)注塑情況來(lái)說(shuō)，它約為每平方英寸2噸，或每平方米31兆牛頓。然而這只是個(gè)低數(shù)值，而且應(yīng)當(dāng)作為一個(gè)很粗略的經(jīng)驗(yàn)值，因?yàn)?，一旦注塑件有任何的深度，那么?cè)壁便必須考慮。
5.背壓
這是螺桿后退前所須要產(chǎn)生及超越的壓力，采用高背壓雖有利于色料散布均勻及塑料熔化，但卻同時(shí)延長(zhǎng)了中螺桿回位時(shí)間，減低填充塑料所含纖維的長(zhǎng)度，并增加了注塑機(jī)的應(yīng)力;故背壓越低越好，在任何情況下都不能超過(guò)注塑機(jī)注塑壓力(最高定額)的20%。
6.注塑速度
這是指螺桿作為沖頭時(shí)，模具的填充速度。注塑薄壁制品時(shí)，必須采用高射速，以便于熔膠未凝固時(shí)完全填充模具，生產(chǎn)較為光滑的表面。填充時(shí)使用一系列程序化的射速，避免產(chǎn)生噴射或困氣等缺陷。注射可在開環(huán)式或閉環(huán)式控制系統(tǒng)下進(jìn)行。
7.射嘴壓力
射嘴壓力是射嘴里面的壓力。它大約就是引起塑料流動(dòng)的壓力。它沒(méi)有固定的數(shù)值，而是隨模具填充的難度加大而增高。射嘴壓力、線壓力和注射壓力之間有直接的關(guān)系。在螺旋式注塑機(jī)上，射嘴壓力大約比注射壓力少大約百分之十左右。而在活塞式注塑機(jī)時(shí)壓力損失可達(dá)到百分之十左右。而在活塞式注塑機(jī)時(shí)壓力損失可達(dá)到百分之五十。
PA66 CM3003G1000 非增強(qiáng) 齒輪 軸承 滾子 尼龍?jiān)?/h3>
