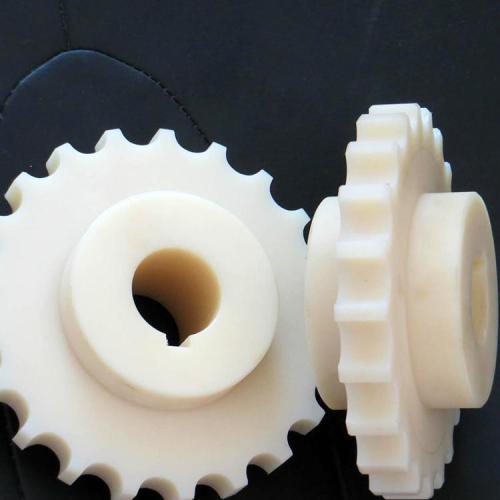

齒輪是一種傳統(tǒng)部件，如今其應(yīng)用領(lǐng)域遍及各種產(chǎn)業(yè)及生活用品的方方面面，而機(jī)械性能優(yōu)良且可以大量生產(chǎn)的工程塑料常被用于制造齒輪。目前齒輪在新領(lǐng)域的應(yīng)用也正不斷擴(kuò)大，需求持續(xù)增加。     在疲勞性能良好的結(jié)晶性樹脂當(dāng)中，POM被大量使用的原因是在于其彈性模量的穩(wěn)定性。顯示了與POM同為結(jié)晶性樹脂一非增強(qiáng)PA66 (絕對(duì)干燥狀態(tài)）以及PBT相比較的彎曲模量的溫度依賴性。POM顯示出較為穩(wěn)定的變化，這是因?yàn)椴ＡЩ瘻囟鹊牟煌斐傻?。POM的玻璃化溫度在- 50°C附近，在通常使用的溫度范圍內(nèi)并不存在玻璃化轉(zhuǎn)變。因此隨著溫度上升，其彎曲模量的下降趨勢(shì)平緩。     另一方面，PBT、PA66 (絕對(duì)干燥狀態(tài)）的玻璃化溫度分別在40°C及 50°C附近。因此，在玻璃化溫度以上的溫度區(qū)域中，彎曲模量將大幅度下降。此外，PA66會(huì)大量吸水，實(shí)際應(yīng)用時(shí)的彎曲模量還會(huì)大幅度下降。另外強(qiáng)度也顯示出相同的傾向，PBT或者PA66在60~80°C等高溫下如果希望達(dá)到與POM同等的剛性或強(qiáng)度時(shí)，必須使用玻璃纖維等進(jìn)行增強(qiáng)。
