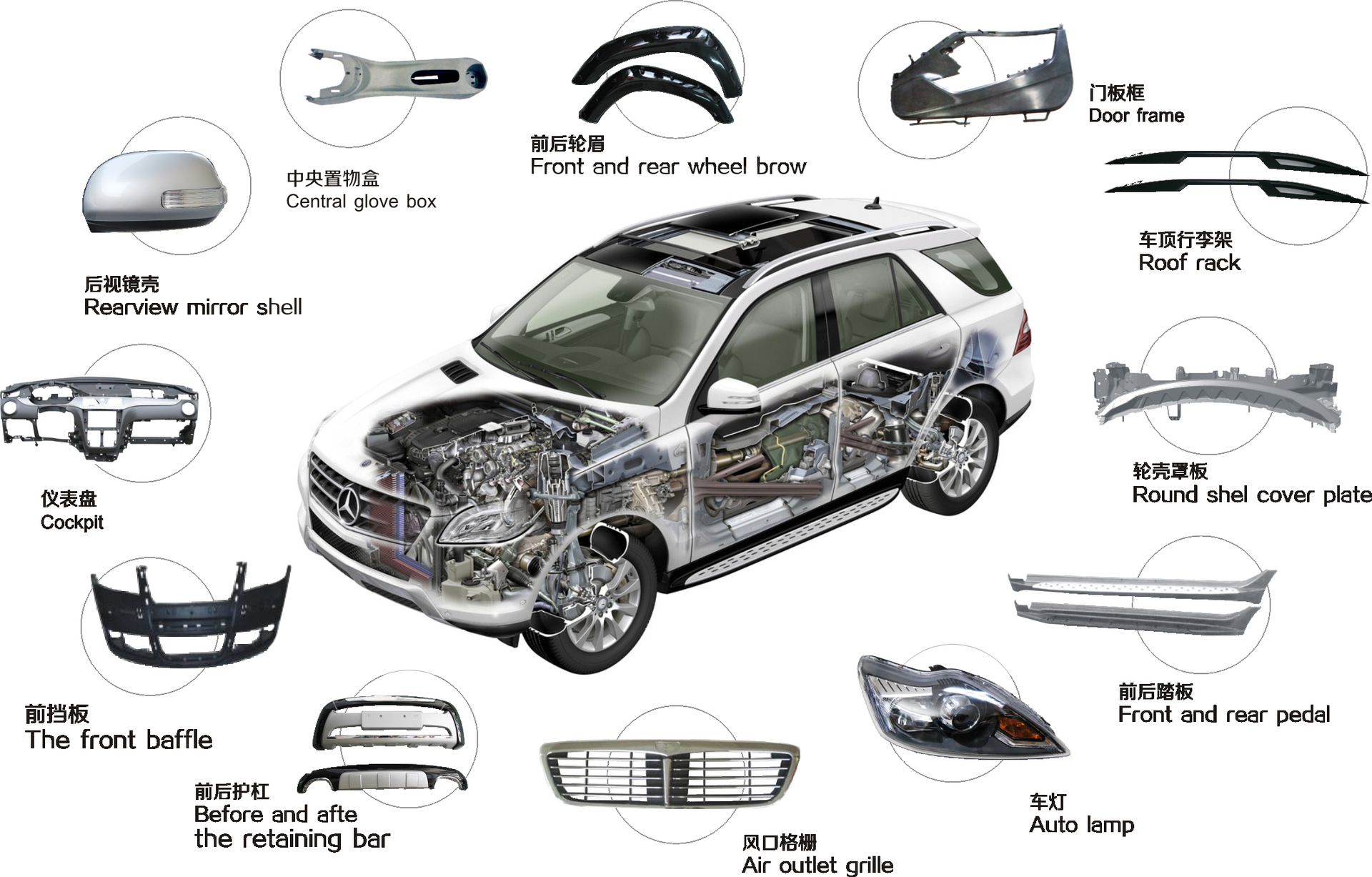

汽車用塑料有很多以往傳統(tǒng)材料沒有的優(yōu)點(diǎn)，主要表現(xiàn)在重量輕、有良好的外觀裝飾效果、有多種實(shí)際應(yīng)用功能、有良好的理化性能、容易加工成型、節(jié)約能源，可持續(xù)利用等各方面。

     工程類塑料



     工程類塑料由于擁有較好的綜合機(jī)械性能，在汽車領(lǐng)域也得到廣泛使用，煒林納改性塑料主要介紹聚酰胺(PA)、聚甲基丙烯酸酯(PMMA)、聚甲醛(POM)、聚酰胺(PU)、聚碳酸酯(PC)這幾類產(chǎn)品。

     PA：聚酰胺，俗稱尼龍，工業(yè)使用上PA種類較多，常用的有PA6、PA66和PA610。PA易印刷，易染色，電性能優(yōu)良；耐藥品，耐油的腐蝕。機(jī)械方面的共性是堅(jiān)韌，都具有很高的表面硬度，拉伸強(qiáng)度好，抗沖擊能力好，耐疲勞，耐折迭，耐應(yīng)力開裂。PA的抗拉抗壓強(qiáng)度隨溫度和吸濕量而改變，所以水相對(duì)是PA的增塑劑，加入玻纖后其抗拉抗壓強(qiáng)度可提高2倍左右，耐溫能力也相應(yīng)提高，PA本身的耐磨能力非常高，所以可在無(wú)潤(rùn)滑下不停工作。

     PA的缺點(diǎn)耐酸性差，耐光性差，耐污染性差。由于熱膨脹和吸水性的影響，制件尺寸穩(wěn)定性差，收縮率1～2%，需注意成型后吸濕的尺寸變化。吸水率100%，相對(duì)吸濕飽和時(shí)能吸8%，合適壁厚：2～3.5mm。

注塑性能：PA由于酰胺基的存在，吸水強(qiáng)而吸水牢固，因此，在注塑時(shí)應(yīng)充分的烘干，一般要在120℃烘干3-4小時(shí)；PA粘度小，流動(dòng)速度快，為防止射嘴流誕，應(yīng)采用自鎖噴嘴或尼龍專用噴嘴。同時(shí)，要注意模具精度。

     應(yīng)用范圍：PA在汽車領(lǐng)域主要用于制造軟管(制動(dòng)軟管、燃油管)、燃燒油過濾器、空氣過濾器、機(jī)油過濾器、水泵殼、水泵葉輪、風(fēng)扇、制動(dòng)液罐、動(dòng)力轉(zhuǎn)向液罐、白葉窗、前大燈殼、安全帶。

     PMMA：聚甲基丙烯酸酯，俗稱有機(jī)玻璃，耐室外老化，有極好的透光性，爆曬而不影響它的透明度，在光的加速老化240小時(shí)后仍可透過92%的太陽(yáng)光，室外十年仍有89%，紫外線達(dá)78.5%。機(jī)械強(qiáng)度較高，有一定的耐寒性，耐腐蝕，絕緣性能良好，尺寸穩(wěn)定，易于成型，質(zhì)較脆，易熔于有機(jī)溶劑，表面硬度不夠，易刮傷起毛。合適的塑料產(chǎn)品：有一定強(qiáng)度要求的透明結(jié)構(gòu)件。

     注塑性能：PMMA的吸濕率為0.3%，注塑前必須進(jìn)行干燥，一般在80℃左右干燥2～4h；注塑時(shí)熔體溫度在240～270℃，模具溫度要控制在35～70℃。

     PMMA由于其良好的透光性能，廣泛用在汽車照明標(biāo)志牌、車門玻璃和燈玻璃罩上。

     POM：聚甲醛，俗稱塑鋼，抗拉強(qiáng)度，沖擊韌性，剛性和疲勞強(qiáng)度，抗蠕變性能很高，尺寸穩(wěn)定性好，吸水性小，摩擦數(shù)小，具優(yōu)良的耐摩擦磨損性能，在高溫和水中仍有很大的剛性，耐化學(xué)腐蝕性能同于PA，但價(jià)格較低，耐反復(fù)扭曲，有突出的回彈能力。可在-40攝氏度-100攝氏度之間長(zhǎng)期使用。POM的不足之處在于：易受強(qiáng)酸腐蝕，不耐高溫，熱穩(wěn)定性差。收縮率2-3.5%合適壁厚：1.5-2.5mm。

     注塑性能：POM有明顯的熔點(diǎn)，175℃時(shí)熔化，240℃時(shí)就分解，一般加工溫度190℃～220℃，它的加工范圍很窄；POM不吸水，在注塑時(shí)，一般不需要烘干，但質(zhì)量要求高的制品，可以用60℃烘干1～2小時(shí)即可；溫度不可太高，否則無(wú)染色制品會(huì)變色；它的耐酸性差，不能用酸性染料染色。

     應(yīng)用范圍：POM在汽車上用與制造儀表板手套箱附件、各種閥門(排水閥門、空調(diào)器閥門等)、各種葉輪(水泵葉輪、暖風(fēng)器葉輪、油泵輪等)、各種電器開關(guān)及電器儀表上的小齒輪、各種手柄及門銷等。

     PC：聚碳酸酯，具有突出的沖擊韌性和抗蠕變性能，耐熱性好，耐寒性也很好，脆化溫度達(dá)-100℃，抗彎強(qiáng)度與尼龍相當(dāng)，并有較高的延伸率和彈性模量，但疲勞強(qiáng)度小于尼龍66。吸水性較低，收縮率小，尺寸穩(wěn)定性好。耐磨性與尼龍相當(dāng)，并有一定的抗腐蝕能力，但成型條件要求高。耐氣候性好，可在較高的溫度和高載荷下條件下長(zhǎng)期應(yīng)用，但不可在濕溫下使用，耐溶劑性差，有應(yīng)力開裂現(xiàn)象，疲勞強(qiáng)度差。收縮率0.5-0.7%，合適的壁厚為2-3.5mm。PC加入玻纖可改善其收縮率，機(jī)械強(qiáng)度和耐溫性，在100℃左右長(zhǎng)期使用鋼性會(huì)增加，可用退火改善內(nèi)應(yīng)力。

     注塑性能：PC有明顯的熔點(diǎn)，220℃時(shí)熔化，350℃時(shí)就分解，一般加工溫度為250℃～320℃；它吸水，少量的水分可以引起它在高溫時(shí)分解，在注塑時(shí)必需要烘干，烘干溫度可以用120℃烘干4～5小時(shí)即可；PC料的熔融粘度大，注塑時(shí)需要用較大的壓力；PC在加工時(shí)，如果條件允許，可以用模溫機(jī)提高模具溫度，以降低產(chǎn)品的殘余應(yīng)力；PC的收縮率與加工條件和制品的壁厚無(wú)關(guān)，它的縱橫向收縮率比較接近，因此，可以加工成精度很高的制品；它的收縮率為0.5%。

     主要合成體PC-ABS：PC-ABS是PC與ABS的共混材料，通常以共混造料后，以粒料形狀供應(yīng)。如果只把兩種料簡(jiǎn)單的混合后，直接注塑，效果很差，會(huì)出現(xiàn)分層現(xiàn)象；PC的優(yōu)點(diǎn)是剛而韌，缺點(diǎn)是應(yīng)力開裂，粘度大；ABS的優(yōu)點(diǎn)是流動(dòng)性好，但表面硬度低；這樣共混后的材料PC-ABS即保留了兩者的優(yōu)點(diǎn)；PC-ABS具有較高的表面硬度，較高的剛性和韌性，也有較高的抗應(yīng)力開裂能力；它的機(jī)械性能介于兩者之間。

應(yīng)用范圍：PC在汽車領(lǐng)域主要用在制造燈罩，左右輪罩護(hù)板，儀表?yè)醢灞倔w(PC+ABS)、左右風(fēng)框蓋、中間風(fēng)框蓋(PC+ABS)、后保險(xiǎn)杠緩沖墊。

     PU：聚氨酯，根據(jù)聚合反應(yīng)生成物的不同，常用的分為硬質(zhì)聚氨酯和軟質(zhì)聚氨酯。硬質(zhì)聚氨酯的強(qiáng)度很高，韌性好，絕熱性好，防水效果好，成型工藝簡(jiǎn)單，生產(chǎn)效率高；軟質(zhì)聚氨酯的彈性很好，吸音效果好，耐老化性能、抗化學(xué)介質(zhì)能力等，綜合力學(xué)性能遠(yuǎn)遠(yuǎn)超過pvc等材料。聚氨酯的聚合很方便，不僅可在常溫常壓條件下進(jìn)行聚合反應(yīng)，甚至可以進(jìn)行現(xiàn)場(chǎng)聚合后直接發(fā)泡或噴涂、修補(bǔ)等施工。

     聚氨酯泡沫塑料廣泛應(yīng)用于汽車內(nèi)飾和吸收振動(dòng)的零部件上，如涂覆材料、聚氨酯硬質(zhì)塑料板材、聚氨酯彈性體、座椅軟泡沫材料、裝飾件、沙發(fā)革、車頂飾品；應(yīng)用最多的是各種軟質(zhì)和硬質(zhì)的聚氨酯泡沫材料，它有隔振、隔音、降噪、保溫隔熱；PU還可制成車用聚氨酯涂料、粘結(jié)劑、密封劑等。汽車上的PU代表制件有儀表板、后視鏡、保險(xiǎn)杠、座椅軟墊、頭枕、轉(zhuǎn)向盤、儀表板防振墊、支柱裝飾件、前頂襯里、窗框架、頂棚與側(cè)頂架裝飾、門襯板、遮陽(yáng)板、后頂架裝飾等。

     特種塑料玻璃纖維增強(qiáng)塑料：玻纖增強(qiáng)塑料是在原有純塑料的基礎(chǔ)上，加入玻璃纖維和其它助劑，從而提高材料的使用范圍。一般的來(lái)說，大部分的玻纖增強(qiáng)材料多用在產(chǎn)品的結(jié)構(gòu)零件上，是一種結(jié)構(gòu)工程材料；如：PP，ABS，PA66，PA6，PC，POM。



*眾君意可根據(jù)客戶需求的技術(shù)標(biāo)準(zhǔn)及時(shí)開發(fā)出適合客戶應(yīng)用要求的產(chǎn)品，如有需要請(qǐng)電話直接聯(lián)系我們。
