‌尼龍材料因其優(yōu)異的力學(xué)性能、耐磨損性和化學(xué)穩(wěn)定性，被廣泛應(yīng)用于汽車零部件、電子電器、航空航天等領(lǐng)域。其中，抗沖擊強度是衡量尼龍材料性能的重要指標(biāo)之一，直接影響其在動態(tài)載荷下的使用安全性和壽命。本文將詳細介紹尼龍抗沖擊強度試驗的完整流程，包括試驗前的準(zhǔn)備工作、試驗設(shè)備的選擇與校準(zhǔn)、試樣的制備與處理、試驗步驟的具體操作、數(shù)據(jù)的采集與分析，以及試驗后的結(jié)果評估與報告撰寫。  一、試驗前的準(zhǔn)備工作
1. 明確試驗標(biāo)準(zhǔn)
尼龍抗沖擊強度試驗需依據(jù)相關(guān)國際或國家標(biāo)準(zhǔn)進行，常見的標(biāo)準(zhǔn)包括ISO 179（塑料—簡支梁沖擊強度的測定）、ASTM D256（塑料材料的懸臂梁沖擊試驗方法）和GB/T 1043（硬質(zhì)塑料簡支梁沖擊試驗方法）。試驗前需根據(jù)材料的具體應(yīng)用場景選擇合適的標(biāo)準(zhǔn)，并確保實驗室具備相應(yīng)的測試條件。

2. 試樣制備
- 材料選擇：尼龍試樣通常為注塑成型或機械加工制成的標(biāo)準(zhǔn)樣條，尺寸需符合所選標(biāo)準(zhǔn)的要求。例如，ISO 179標(biāo)準(zhǔn)規(guī)定試樣長度為80mm，寬度為10mm，厚度為4mm。
- 預(yù)處理：尼龍材料易吸濕，濕度會影響其力學(xué)性能。因此，試樣需在標(biāo)準(zhǔn)環(huán)境（如23±2℃、50±5%相對濕度）下放置至少48小時，以平衡含水率。對于特殊要求的試驗，可能還需進行退火處理以消除內(nèi)應(yīng)力。

3. 設(shè)備檢查與校準(zhǔn)

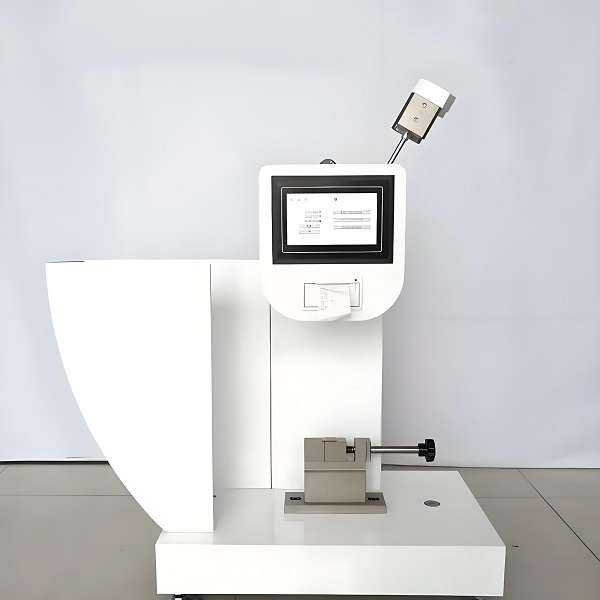

- 沖擊試驗機：常用的設(shè)備包括簡支梁沖擊試驗機和懸臂梁沖擊試驗機。試驗前需檢查擺錘是否靈活、能量刻度是否準(zhǔn)確，并確保設(shè)備水平放置。
- 輔助工具：游標(biāo)卡尺（用于測量試樣尺寸）、溫濕度計（監(jiān)控環(huán)境條件）以及試樣夾具（確保試樣固定牢固）等需提前準(zhǔn)備。

 二、試驗步驟
1. 試樣尺寸測量
使用游標(biāo)卡尺精確測量試樣的寬度和厚度，每個試樣至少測量三次，取平均值作為最終數(shù)據(jù)。尺寸偏差需控制在標(biāo)準(zhǔn)允許范圍內(nèi)（通常為±0.1mm）。

2. 試驗參數(shù)設(shè)置
- 沖擊能量選擇：根據(jù)試樣的預(yù)期沖擊強度選擇合適的擺錘能量，確保試樣斷裂時擺錘剩余能量在總能量的10%~80%之間。
- 跨距調(diào)整：簡支梁試驗中，試樣的支撐跨距通常為40mm或60mm，需根據(jù)標(biāo)準(zhǔn)要求調(diào)整支撐臺位置。

3. 試樣安裝
將試樣水平放置在支撐臺上，確保缺口（如有）背對沖擊方向，并用夾具固定。對于懸臂梁試驗，試樣需垂直夾持，缺口朝向擺錘。

4. 沖擊測試
- 釋放擺錘，使其自由落下沖擊試樣。
- 記錄試樣斷裂時的沖擊能量值（直接讀取或通過傳感器采集）。
- 若試樣未完全斷裂或飛出，需重新調(diào)整參數(shù)并更換試樣。

5. 數(shù)據(jù)記錄
每組試驗至少測試5個有效試樣，記錄每個試樣的沖擊強度值（單位為kJ/m²或J/m），并觀察斷裂面的形貌特征（如韌性斷裂或脆性斷裂）。

 三、數(shù)據(jù)分析與結(jié)果評估
1. 計算平均沖擊強度
剔除異常數(shù)據(jù)后，取剩余試樣的平均值作為最終結(jié)果。計算公式為：
\[
a_c = \frac{E_c}{b \times d}
\]
其中，\(a_c\)為沖擊強度，\(E_c\)為沖擊能量，\(b\)和\(d\)分別為試樣寬度和厚度。

2. 標(biāo)準(zhǔn)差與離散率分析
計算標(biāo)準(zhǔn)差和離散率（標(biāo)準(zhǔn)差/平均值），評估數(shù)據(jù)的穩(wěn)定性。若離散率超過10%，需檢查試樣制備或試驗過程是否存在問題。

3. 斷裂機理分析
通過掃描電子顯微鏡（SEM）觀察斷口形貌，判斷材料斷裂模式。例如，韌性斷裂通常表現(xiàn)為纖維狀結(jié)構(gòu)，而脆性斷裂則呈現(xiàn)光滑斷面。

 四、試驗報告撰寫
試驗報告需包含以下內(nèi)容：
1. 基本信息：材料牌號、試樣來源、試驗日期、環(huán)境溫濕度。
2. 試驗條件：采用的標(biāo)準(zhǔn)、設(shè)備型號、沖擊能量、跨距等參數(shù)。
3. 試驗結(jié)果：沖擊強度平均值、標(biāo)準(zhǔn)差、離散率及典型斷口照片。
4. 結(jié)論與建議：評估材料抗沖擊性能是否滿足應(yīng)用要求，并提出改進建議（如調(diào)整材料配方或工藝）。

 五、注意事項
1. 安全操作：擺錘釋放時需遠離設(shè)備，防止試樣碎片飛濺傷人。
2. 環(huán)境控制：試驗室需保持恒溫恒濕，避免環(huán)境波動影響數(shù)據(jù)準(zhǔn)確性。
3. 設(shè)備維護：定期校準(zhǔn)沖擊試驗機，更換磨損的擺錘或夾具。

 六、常見問題與解決方案
1. 試樣不斷裂：可能因能量選擇過低或材料韌性過高，需更換更高能量的擺錘。
2. 數(shù)據(jù)離散大：檢查試樣制備是否均勻，或是否存在內(nèi)部缺陷。
3. 斷口異常：若斷口呈現(xiàn)不規(guī)則形狀，可能是試樣夾持不牢或沖擊方向偏差所致。

通過上述流程，可以全面評估尼龍材料的抗沖擊性能，為產(chǎn)品設(shè)計、材料選型及工藝優(yōu)化提供可靠依據(jù)。試驗過程中需嚴(yán)格遵循標(biāo)準(zhǔn)規(guī)范，確保數(shù)據(jù)的準(zhǔn)確性和可重復(fù)性。
