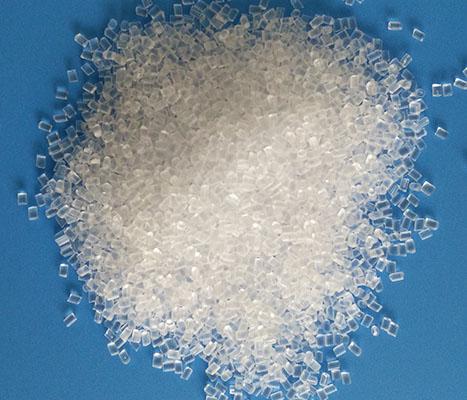

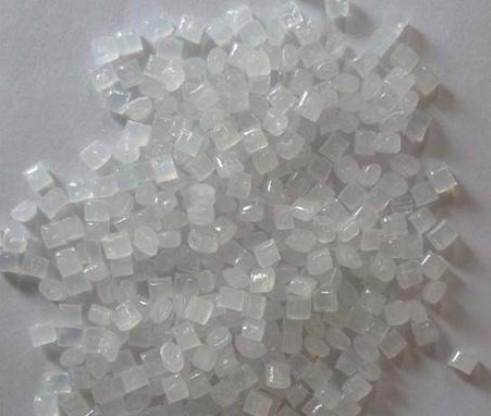

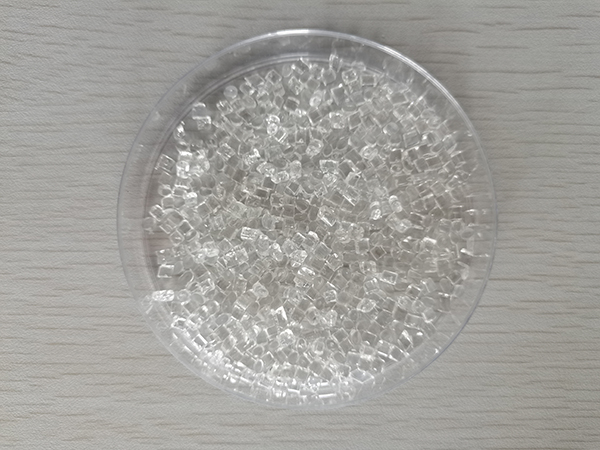

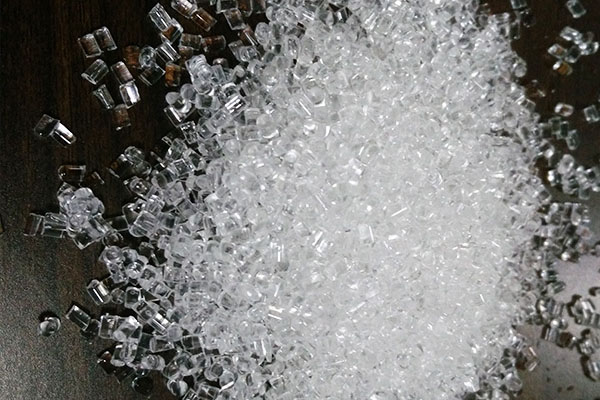

要提高透明尼龍（如PA6、PA12等）成品的表面硬度，需從材料改性、加工工藝和后處理等方面綜合優(yōu)化。以下是具體方法：

1. 材料改性

• 添加納米填料

  • 加入二氧化硅（SiO?）或氧化鋁（Al?O?）納米顆粒，可提升硬度且對透明度影響較?。ㄐ杩刂屏皆诩{米級，避免光散射）。

  • 用量建議：1%~5%（過量可能導(dǎo)致霧度增加）。

• 共混高硬度樹脂

  • 與透明PC（聚碳酸酯）或PMMA（亞克力）共混，但需注意相容性（可能需添加相容劑）和透明度平衡。

• 交聯(lián)處理

  • 通過輻射（如電子束）或化學(xué)交聯(lián)劑（如過氧化物）使分子鏈交聯(lián)，提高表面硬度，但可能降低韌性。

2. 加工工藝優(yōu)化

• 注塑參數(shù)控制

  • 提高模具溫度（如80~120℃）和熔體溫度（略高于熔點），減少內(nèi)應(yīng)力，提升表面致密性。

  • 采用高壓注塑并延長保壓時間，減少表面缺陷。

• 表面涂層（原位硬化）

  • 在注塑時通過模具表面處理（如氟化）或內(nèi)脫模劑選擇，促進表面形成更致密結(jié)構(gòu)。

3. 后處理技術(shù)

• 物理拋光/打磨

  • 機械拋光可去除表面微觀不平整，但需謹慎操作以避免劃痕（適合局部處理）。

• 表面涂層

  • UV固化涂層：噴涂透明UV硬化漆（如聚氨酯丙烯酸酯），通過紫外線固化形成高硬度保護層（硬度可達2H~4H鉛筆硬度）。

  • 等離子噴涂：沉積透明陶瓷涂層（如類金剛石碳膜），但成本較高。

• 化學(xué)處理

  • 表面氟化或磺化處理，生成更硬的表層（需控制反應(yīng)條件以保持透明度）。

4. 環(huán)境控制

• 濕度管理

  • 尼龍易吸濕導(dǎo)致軟化，成品需在干燥環(huán)境中存儲或使用防潮包裝。

注意事項

• 透明度與硬度的平衡：任何改性都可能影響透光率，需通過實驗優(yōu)化配比。

• 成本評估：納米填料和特殊涂層可能增加成本，適合高附加值產(chǎn)品。

• 測試標準：建議按ASTM D3363（鉛筆硬度）或ISO 1456（耐磨性）評估效果。

推薦方案

1. 低成本方案：添加3%納米SiO? + UV固化涂層。

2. 高性能方案：等離子噴涂類金剛石膜（硬度可達9H以上，但透明度略降）。

通過以上方法，可顯著提升透明尼龍表面硬度，同時盡量保持其光學(xué)性能。
